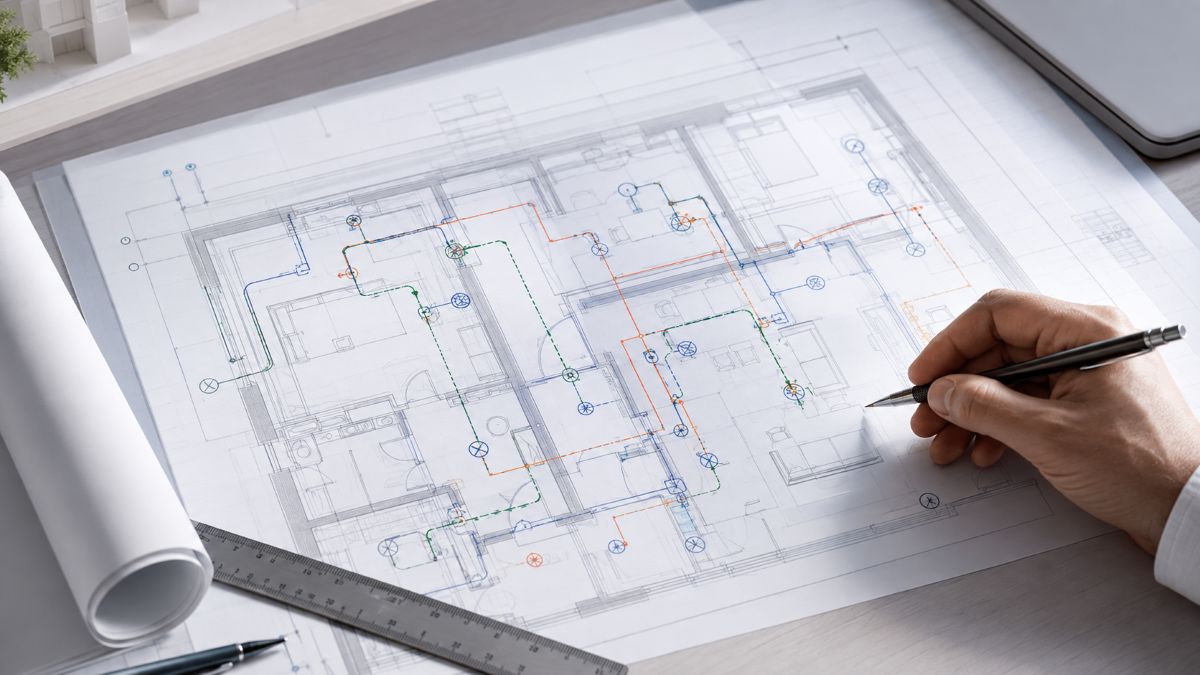

Como ler e interpretar um projeto elétrico: símbolos, circuitos e caminhos de cabos
Ler projeto elétrico é ler três camadas sobrepostas: a simbologia representa pontos e dispositivos na planta, o diagrama unifilar resume circuitos e proteções, e o traçado mostra por onde os cabos correm. Quem domina as três transforma a prancha em obra sem improviso, e antecipa na mesa o que a instalação vai exigir no andar.
A norma brasileira que padronizava os símbolos de instalação elétrica predial deixou de existir há mais de uma década. A ABNT NBR 5444 foi cancelada em 2014 sem que nenhuma norma nacional ocupasse o lugar dela, e desde então o setor se apoia na série internacional IEC 60617 enquanto a 5444 continua circulando pelos escritórios como referência de fato.
Quem abre uma prancha hoje, portanto, lê um desenho cuja convenção não tem respaldo normativo nacional. A legenda daquele projeto específico é o documento que define o significado de cada símbolo, e varia de escritório para escritório.
O que um projeto elétrico precisa conter?
Antes dos símbolos vem o conjunto, e um projeto elétrico predial completo reúne plantas com os pontos lançados, o diagrama unifilar, o quadro de cargas, o memorial descritivo e as especificações de material.
A norma que rege a matéria é a ABNT NBR 5410, instalações elétricas de baixa tensão. Ela não ensina a desenhar, e sim fixa o que a instalação precisa cumprir em dimensionamento de condutores, proteção contra choque e sobrecorrente, separação de circuitos e critérios de ocupação dos condutos.
Quem lê um projeto está lendo, na prática, como o projetista resolveu essas exigências para aquele edifício.
A legenda vem antes de tudo
Comece pela legenda, sempre, e confira se ela cobre todos os símbolos que aparecem na planta. Legenda incompleta é o primeiro sinal de um projeto que vai gerar pergunta na obra.
1. A simbologia, o alfabeto da prancha
Os símbolos representam o que existe fisicamente no ambiente. A convenção mais difundida no Brasil ainda é a que a NBR 5444 consolidou, e ela se organiza por família.
| Família | O que representa | Como costuma aparecer |
| Pontos de tomada | tomadas de uso geral e de uso específico, na parede, no piso ou no teto | círculo com traços, com a altura anotada ao lado |
| Iluminação | luminárias de teto, arandelas e projetores | círculo com hachura ou cruz, conforme o tipo |
| Comando | interruptores simples, paralelos e intermediários | traço com haste, numerado para amarrar ao ponto que comanda |
| Quadros | quadro de distribuição, medição e proteção | retângulo hachurado, com identificação alfanumérica |
| Condutos | eletrodutos, calhas e caminhos de cabo | linha contínua, tracejada ou pontilhada, conforme a posição |
| ⚠️ Compare sempre a família com a legenda daquele projeto. Escritórios adotam variações, e quando a norma nacional deixou de existir a padronização passou a depender do projetista. |
Pontos de tomada, iluminação e interruptores
O que serve na obra é a amarração, muito mais do que a memorização do desenho. O número ao lado do interruptor indica qual ponto de iluminação ele comanda, e a letra ou número ao lado da tomada indica de qual circuito ela vem.
Ler os dois juntos revela a lógica da instalação: o que liga o quê, e a partir de onde.
2. O unifilar e o quadro de cargas
Se a planta mostra onde as coisas estão, o diagrama unifilar mostra como elas se organizam eletricamente. Ele representa cada circuito por uma única linha, com sua proteção, seu condutor e sua carga.
Acompanha o unifilar o quadro de cargas, tabela em que cada circuito aparece com potência prevista, corrente calculada, seção do condutor e disjuntor correspondente. É o documento que responde à maioria das perguntas de dimensionamento sem precisar recalcular nada.
Bitola de condutor e proteção do circuito
A seção do condutor aparece em milímetros quadrados, ao lado da identificação do circuito. Um circuito anotado como 2,5 mm² com disjuntor de 20 A informa ao mesmo tempo o cabo que será puxado e o limite de corrente que a proteção admite.
Vale conferir a coerência entre os dois valores, porque a proteção acima do que o condutor suporta é o erro de projeto mais caro de se descobrir depois, e a NBR 5410 trata exatamente dessa relação.
Circuito de iluminação e circuito de tomadas
A norma pede circuitos independentes para iluminação e para tomadas, e o projeto reflete isso na numeração. A separação existe para que uma falha em um não apague o outro, e para que a manutenção possa isolar o que precisa mexer.
No quadro de cargas isso aparece como blocos numerados distintos.
3. O traçado, por onde os cabos correm
A terceira camada é a que mais se perde na leitura rápida, e a que mais custa na obra. O traçado mostra o percurso físico entre o quadro e cada ponto.
Linhas contínuas, tracejadas e pontilhadas costumam distinguir se o conduto passa pelo teto, pelo piso ou embutido na parede, e a legenda do projeto define qual é qual. Junto delas aparecem as caixas de passagem, que marcam onde o percurso pode ser inspecionado depois.
Leia o traçado com a planta de arquitetura ao lado. É nesse cruzamento que aparecem os conflitos reais: um percurso previsto onde depois entrou uma viga, um ponto lançado onde o mobiliário mudou de lugar.
Da prancha à obra: por que o sistema de condução influencia a execução fiel
Um traçado bem desenhado ainda depende de um sistema de condução que permita executá-lo como está no papel, e alterá-lo quando a obra pedir.
Sistema embutido em alvenaria fixa o percurso no concreto, de modo que qualquer ajuste posterior vira quebra, e a tentação de improvisar cresce à medida que o cronograma aperta.
Já o sistema aparente e articulado mantém o percurso visível e acessível. A canaleta articulada FROG e a eletrocalha modular APIS trabalham com tampa articulada, o que permite abrir o trecho, conferir contra a prancha e corrigir sem refazer a infraestrutura.
Para quem lê o projeto, isso importa por uma razão prática: o que é acessível depois é o que continua fiel ao projeto ao longo dos anos. Instalação que só pode ser conferida com marreta tende a divergir do desenho na primeira manutenção.
Erros comuns de leitura que geram retrabalho
Cinco aparecem com regularidade, e todos nascem da leitura antes de chegarem à execução.
- Ignorar a legenda e assumir que o símbolo significa o de sempre. Com a NBR 5444 cancelada, o de sempre virou convenção local.
- Ler a planta sem o unifilar, o que faz o instalador enxergar pontos e não circuitos.
- Não conferir bitola contra o disjuntor, deixando a incoerência aparecer só no ensaio.
- Tratar o traçado como sugestão, e resolver o percurso na obra sem registrar a alteração.
- Não cruzar a elétrica com a arquitetura, o que empurra o conflito para a fase de acabamento.
O quarto item merece cuidado extra, porque alteração de percurso não anotada transforma o projeto em ficção para quem for fazer a manutenção daqui a cinco anos.
Perguntas frequentes
O que significam os símbolos de um projeto elétrico?
Cada símbolo representa um elemento físico da instalação: ponto de tomada, luminária, interruptor, quadro ou conduto. A convenção mais difundida no Brasil vem da NBR 5444, cancelada em 2014 sem substituta nacional direta. Por isso a legenda do próprio projeto é a fonte que vale, e ela deve cobrir todos os símbolos usados na planta.
Como interpretar um diagrama unifilar?
O unifilar representa cada circuito por uma linha única, mostrando a proteção, o condutor e a carga associada. Leia-o junto do quadro de cargas, que traz potência, corrente, seção do condutor e disjuntor de cada circuito. Os dois juntos explicam como a instalação se organiza eletricamente, enquanto a planta mostra onde cada coisa fica.
Qual norma regula o projeto elétrico?
A ABNT NBR 5410, instalações elétricas de baixa tensão, é a norma que rege a matéria. Ela fixa requisitos de dimensionamento de condutores, proteção contra choque e sobrecorrente, separação entre circuitos de iluminação e de tomadas, e critérios de ocupação dos condutos.
Como saber a bitola do fio pelo projeto?
A seção do condutor aparece em milímetros quadrados junto à identificação do circuito, na planta e no quadro de cargas. Confira sempre a coerência entre a seção indicada e o disjuntor previsto: a proteção não pode admitir corrente acima da que o condutor suporta, e essa relação é tratada na NBR 5410.
A NBR 5444 ainda vale?
Ela foi cancelada pela ABNT em 2014 e não tem substituta nacional direta, então não é norma vigente. Na prática, a simbologia que ela consolidou continua sendo usada como referência de mercado, e o setor se apoia na série internacional IEC 60617. Por isso a legenda de cada projeto é o que efetivamente define o significado dos símbolos.
