Case: Metrô SP

Category

Date

julho 12, 2018

Share

  • Facebook
  • Twitter
  • Google+
  • Pinterest

Solução Utilizada: Canaletas Articuladas

Metrô SP

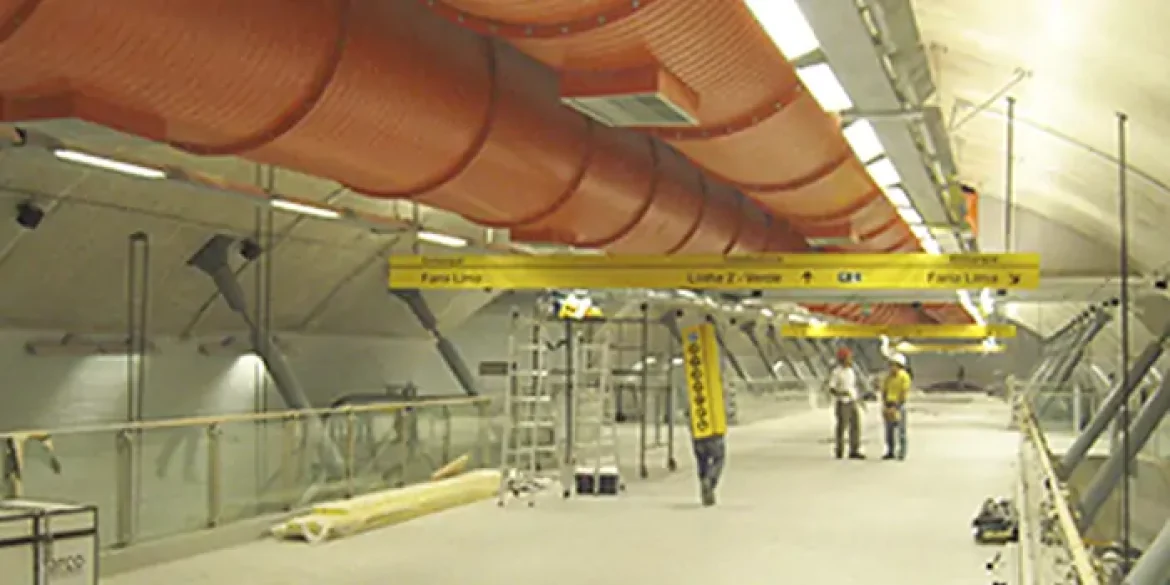

O Metrô convidou a Valemam para criar a solução em canaletas aparentes de um projeto especial, ajustada às necessidades especificas de suas instalações que possuem características peculiares quanto a saída de pontos de iluminação, acessórios especiais e dimensões. A solução que iniciou na estação Paulista foi extremamente competente e seguiu atendendo as demais estações da Linha Amarela.
VEJA MAIS

Objetivos & Necessidades

Acomodação do cabeamento das plataformas de embarque com sistema paralelo. A solução para o caso teria que seguir algumas diretrizes, entre elas:

  • Material de alta durabilidade e resistência a corrosão;
  • Fácil acesso a manutenção da peça, porém um sistema de fechamento seguro;
  • Seguir os padrões de normas técnicas determinadas em projeto;
  • Acabamento em pintura epóxi pó na cor solicitada e 80 micras de proteção.

Solução Valemam

Desenvolvemos um sistema paralelo, fixado nas laterais da plataforma. Nesse sistema de canaletas aparentes, foram inseridos septos de divisão em uma calha de 180x50x1500mm. Adequamos as alturas dos fechamentos de cada canal para melhor assentamento dos cabos, assim conseguimos ampliar a área útil em cada seção (aproximadamente 80% da área livre). O sistema com tampa de encaixe possibilitou maior praticidade e um perfeito acabamento em pintura epóxi, na cor solicitada no projeto.

Resultado Final

Foram instalados 2500 metros lineares das canaletas junto as plataformas. O projeto proporcionou a melhor acomodação dos cabos, possibilitando a unificação do sistema de cabeamento, além de toda praticidade de acesso e manutenção.

Com a implantação desta solução, evitou-se a utilização de mais de 2.000 metros de eletrodutos, proporcionando assim um evidente ganho estético e uma redução considerável no custo final da obra.

View More
View More
2500
Metros lineares
Em Canaletas Instaladas pelas instalações do Metrô SP
10
Dias
Período de Produção e Entrega dos materiais, incluindo acessórios especiais
40%
Economia
Após implementação do projeto, foi constatado uma redução do custo final da obra
