Especificar pensando em quem instala: como a escolha do sistema define o resultado na obra

Sistema que a equipe monta como está no projeto, com a ferramenta e o prazo que ela tem, entrega mais desempenho no edifício pronto do que o de melhor número no catálogo. Mecanismo de montagem, acesso para manutenção, tolerância dimensional, peso e documentação técnica são os critérios que decidem isso, e nenhum deles aparece na tabela de desempenho.

Quem recebe o edifício pronto recebe o desempenho que a equipe conseguiu executar naquele prazo, com aquela ferramenta, naquele andar. A distância entre esse número e o do catálogo costuma caber inteira numa variável que a especificação ignora: quanto o sistema facilita a montagem correta.

Sistema difícil de montar entrega desempenho imprevisível, e imprevisível é pior do que baixo, porque ninguém sabe qual trecho ficou bom.

A especificação não termina no desenho

Quem especifica desenha, calcula e escreve o memorial, enquanto quem instala interpreta tudo isso em pé, num andar, com o cronograma correndo.

Entre uma coisa e outra existe uma distância que nenhum projeto elimina, e três coisas a atravessam: o que o memorial diz com clareza, o que o sistema torna fácil de fazer certo, e o que a obra consegue conferir sem parar.

A especificação alcança a obra pelas três, e a primeira sozinha não basta. Memorial impecável para um sistema que exige três ferramentas e duas pessoas por trecho chega mais fraco que memorial simples para um sistema que encaixa.

Critérios que separam um sistema fácil de um difícil de instalar

Os critérios abaixo respondem pela maior parte da diferença, e nenhum deles aparece como número de desempenho no catálogo.

Montagem sem ferramenta e encaixe rápido

Sistema que monta por encaixe reduz tempo, reduz o número de peças soltas e reduz a chance de a montagem sair diferente do previsto.

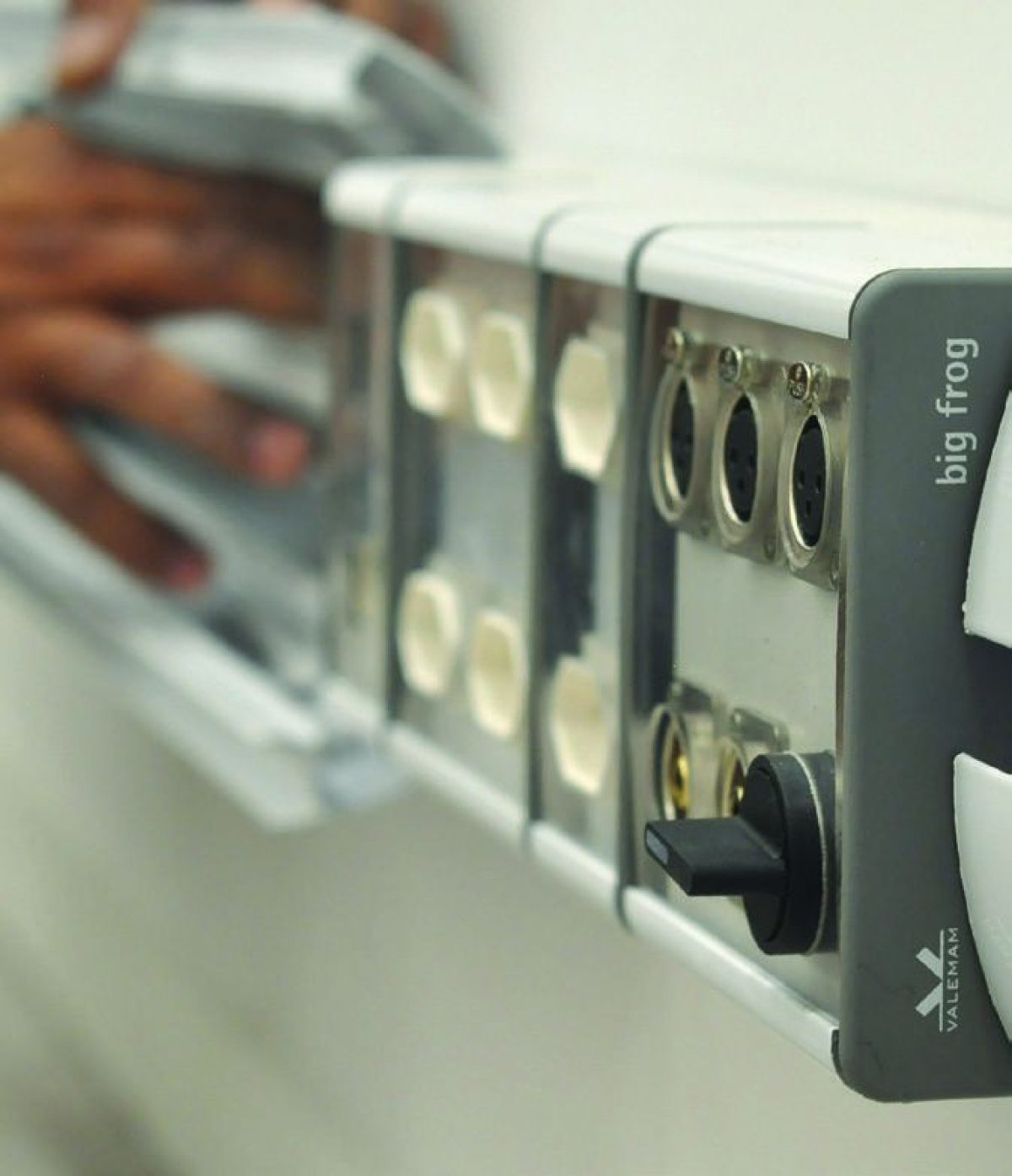

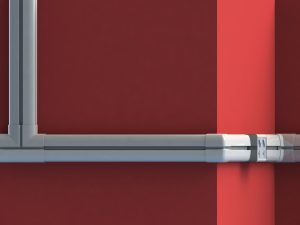

A canaleta articulada FROG usa tampas articuladas fixadas por aço mola e dispensa uso de ferramentas para instalação.

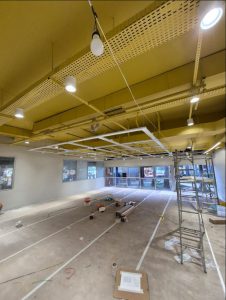

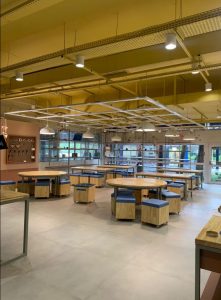

A eletrocalha modular APIS usa conexões patenteadas de engate rápido, horizontal e vertical, sem parafusos, com economia de 50% no tempo de instalação na obra em comparação a sistemas convencionais, número que a marca publica para essa linha.

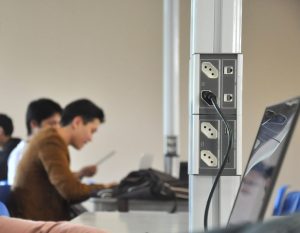

Na vertical, a coluna articulada EMA segue o mesmo princípio, fixando-se por sapatas de pressão entre piso e teto, sem furar a laje.

Acesso sem desmontar a instalação

Manutenção só aparece depois da obra, e por isso costuma ficar de fora da especificação.

Sistema que abre permite conferir a execução contra o projeto, corrigir sem refazer e ampliar depois. Sistema fechado obriga a desmontar o que já está pronto, e é aí que a manutenção começa a divergir do desenho original.

Tolerância a variação de obra

Obra real tem parede fora de esquadro, laje com desnível e medida que não fecha.

Sistema modular com peças de ajuste absorve essa variação, enquanto sistema que depende de corte sob medida transfere o problema para a serra do instalador, e aí o resultado passa a depender de quem estava lá naquele dia.

Peso e manuseio

Peça que uma pessoa levanta é montada por uma pessoa só.

Perfil de alumínio extrudado pesa cerca de 35% do peso do aço, segundo a Associação Brasileira do Alumínio, e isso muda a logística de um andar inteiro.

Disponibilidade de material técnico

Sistema com desenho CAD, biblioteca BIM e manual de instalação chega à obra com muito menos margem de interpretação.

Quando o instalador precisa deduzir a montagem ele deduz, e deduz diferente em cada trecho do percurso.

Encaixe rápido e sistema parafusado

Vale comparar os dois mecanismos de montagem, sem envolver fabricante nenhum.

A linha do erro típico é o argumento mais forte da tabela e o menos citado em memorial. Encaixe incompleto aparece na inspeção visual, e aperto irregular fica escondido embaixo da tampa até o dia em que o trecho falha. O defeito que a obra consegue ver enquanto ainda tem equipe no andar custa uma fração do defeito que ela descobre depois da entrega.

O que registrar no memorial para blindar a especificação

Memorial genérico convida à substituição, e os registros abaixo reduzem essa margem sem engessar a compra.

1. O mecanismo de montagem, além do material. Escrever “eletrocalha em alumínio” aceita qualquer coisa; escrever “sistema de conexão por engate rápido, sem parafusos” descreve o que a obra precisa.
2. A exigência de acesso, dizendo que o percurso deve permanecer acessível ao longo da extensão para inspeção e ampliação.
3. O acabamento, com anodização ou pintura eletrostática nomeadas, porque é o que fica à vista.
4. A folga de ocupação prevista, para que a substituição por perfil menor não passe.
5. A exigência de documentação técnica, com desenho CAD ou biblioteca BIM disponíveis, que é o que sustenta a execução fiel.

O quarto item merece atenção porque a substituição costuma entrar justamente pela seção do perfil, e um conduto no limite de ocupação inviabiliza qualquer ampliação futura sem que ninguém perceba na entrega.

Quando a especificação frouxa vira substituição na obra

Substituição de material entra por três portas, e a especificação fecha duas.

A substituição por execução é a mais silenciosa das três. Ela não gera pedido de aprovação, não aparece em ata, e só se manifesta anos depois, quando alguém abre o percurso e encontra outra coisa.

Perguntas frequentes

O que considerar ao especificar um sistema de condução elétrica?

Além do desempenho declarado, considere o que a obra consegue executar: mecanismo de montagem, necessidade de ferramenta, quantidade de pessoas por trecho, tolerância a variação dimensional, peso das peças e disponibilidade de documentação técnica. Sistema difícil de montar entrega desempenho imprevisível, que é pior do que desempenho baixo.

Encaixe rápido é melhor que sistema parafusado?

Em obra, o encaixe rápido reduz tempo, número de peças soltas e pessoas por trecho, e é reversível na desmontagem. Tem ainda uma vantagem de inspeção: erro de encaixe é visível a olho nu, enquanto aperto irregular fica invisível depois de fechado. A Valemam publica economia de 50% no tempo de instalação para a eletrocalha modular APIS.

Como evitar substituição de material na obra?

Descreva função em vez de nome no memorial: mecanismo de montagem, exigência de acesso ao percurso, acabamento, folga de ocupação e documentação técnica exigida. Substituição por custo entra quando o memorial não explica por que aquele sistema foi escolhido, e substituição por execução entra quando o sistema não é compatível com a realidade da obra.

O que registrar no memorial descritivo da infraestrutura elétrica?

Registre o mecanismo de conexão, a exigência de que o percurso permaneça acessível para inspeção e ampliação, o acabamento nomeado, a folga Sde ocupação prevista no conduto e a exigência de desenho CAD ou biblioteca BIM. Cada um desses fecha uma porta pela qual a substituição costuma entrar.

Biblioteca BIM ajuda na especificação?

Ajuda em duas frentes. No projeto, permite compatibilizar o percurso com arquitetura e estrutura antes da obra. Na execução, reduz a interpretação do instalador, porque a montagem deixa de ser deduzida. A Valemam disponibiliza desenhos técnicos e biblioteca para download nas páginas de produto.
