Salas de aula tecnológicas: como distribuir energia e dados com segurança

Sala de aula tecnológica reúne notebooks, projetor, tela e rede sem fio no mesmo espaço. Distribuir energia e dados com segurança pede circuitos separados por divisória interna, cabeamento conforme a ABNT NBR 14565 e pontos que acompanhem a troca de layout. Colunas e eletrocalhas modulares levam tomada e rede ao centro da sala sem quebrar piso nem parede, e aceitam módulos de HDMI, USB, áudio e vídeo.

Nos laboratórios da SIATT, empresa brasileira que desenvolve sistemas para defesa e aeroespacial, energia e dados chegam aos postos de trabalho pelas colunas articuladas EMA. Elas se fixam entre o piso e o teto, longe das paredes. Sala de aula e laboratório de ensino esbarram no mesmo problema. Tomada fica na parede, e quem usa o computador senta no meio da sala.

Segundo a TIC Educação 2025, do Cetic.br, 95% das escolas brasileiras de ensino fundamental e médio têm acesso à internet. Entre as conectadas, a rede alcança a sala de aula em 88% das escolas.

Computador para uso dos alunos aparece em 66% das escolas. Notebook, projetor e roteador pedem ponto de energia, e parte deles também pede cabo de rede.

O que a sala de aula tecnológica exige da infraestrutura?

Entre as escolas que têm computador, 90% têm modelo portátil e 43% têm tablet, segundo a mesma pesquisa. Aparelho portátil muda de mesa ao longo do dia. Por isso a infraestrutura precisa estar perto de onde ele vai ser usado.

  • Tomada ao alcance do aluno: ponto de energia distribuído pela sala, sem extensão atravessando a circulação.
  • Cabo até o ponto de acesso sem fio: o roteador que espalha o Wi-Fi pela sala recebe energia e rede por cabo, e costuma ficar no teto ou no alto da parede.
  • Energia e dados para projetor e tela: o equipamento de apresentação concentra os dois pontos num lugar fixo da sala.
  • Acesso fora do horário de aula: a manutenção precisa abrir o perfil e trocar um cabo sem interromper a rotina da escola.

Além da energia e da rede, todas as soluções Valemam aceitam módulos para outros sistemas da sala. O módulo HDMI liga o projetor, a saída USB atende a recarga dos aparelhos, e os módulos de áudio e vídeo servem ao monitoramento e ao CFTV da escola. Montada assim, a infraestrutura do ambiente de ensino fica completa e se ajusta ao que a sala pede.

Segundo o relatório de 2025 da Estratégia Nacional de Escolas Conectadas, do MEC, o Wi-Fi adequado nos espaços pedagógicos passou de 47,6% para 72,5% das escolas públicas entre 2023 e 2025. Sinal bom dentro da sala depende de cabo bem instalado até o ponto de acesso.

Como separar energia e dados no mesmo percurso?

Energia e dados podem seguir pelo mesmo caminho, desde que fiquem em compartimentos separados. Para o cabeamento estruturado, a referência é a ABNT NBR 14565. O dimensionamento dos circuitos elétricos segue a ABNT NBR 5410.

Divisória interna no perfil separa fisicamente os cabos de energia dos cabos de rede. Na eletrocalha modular APIS, essa divisória vem com tampa articulada opcional por cima dos cabos. Na coluna articulada EMA, a divisão interna do perfil de alumínio isola a interferência eletromagnética entre os circuitos.

Junto à parede, a canaleta articulada FROG integra elétrica, voz, dados e imagem num mesmo percurso. Suas tampas são fixadas por aço mola e abrem sem ferramenta.

Onde a demanda de energia se concentra na escola?

Sala de aula, laboratório de informática e ponto de recarga dos notebooks concentram a carga elétrica de uma escola tecnológica. Em todos eles, o projeto elétrico define quantos circuitos atendem o ambiente e qual carga eles suportam.

No laboratório, o posto de trabalho costuma reunir computador de mesa, monitor e cabo de rede na mesma bancada. Segundo a TIC Educação 2025, a rede chega ao laboratório de informática em 35% das escolas conectadas. Nova bancada ligada à rede pede ponto de energia e de dados ao mesmo tempo.

Bancada encostada na parede recebe os pontos pela canaleta, e bancada em ilha, no centro do laboratório, recebe pela coluna ou pela eletrocalha aérea, sem abrir o piso. Laboratórios que mudam de disposição entre um semestre e outro ganham com a segunda opção.

Como atender carrinhos de notebooks e pontos de recarga?

Carrinho de notebooks recarrega dezenas de aparelhos ao mesmo tempo, em geral no intervalo entre as aulas. Por isso ele pede tomada exclusiva, prevista no projeto elétrico, perto de onde fica guardado. Ligado numa tomada comum da sala, ele divide o circuito com projetor e computadores.

Local de guarda do carrinho entra no projeto junto com a tomada dele, porque mudar a tomada depois exige obra.

Como a infraestrutura acompanha a mudança de layout?

Na mesma semana, uma sala passa por aula expositiva, prova individual e trabalho em grupo. Quando os pontos mudam de lugar sem obra, a infraestrutura elétrica acompanha essa rotina.

Nos grandes vãos, a eletrocalha modular APIS se monta com módulos suspensos, ligados por conexões rápidas sem parafusos. Segundo a página do produto, ela gera economia de 50% no tempo de instalação na obra em comparação a sistemas convencionais. Esse ganho pesa quando a reforma precisa caber nas férias escolares.

Como levar tomada ao centro de uma sala ampla?

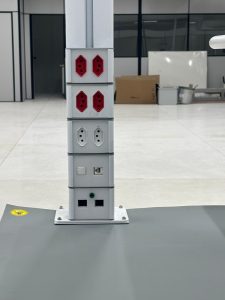

Pela coluna articulada EMA, energia e dados descem do teto até o piso, no ponto da sala onde nenhuma parede alcança. Sapatas de pressão reguláveis prendem a coluna entre piso e teto. Quando a sala muda de configuração, ela troca de posição. Na versão EMA TV, o suporte da tela vem a 2 metros do piso, em trilho ajustável, e a ligação pode sair por módulos externos com tomadas, HDMI e rede. Escolas e laboratórios estão entre as aplicações listadas na página do produto.

Como a coluna EMA foi aplicada nos laboratórios da SIATT?

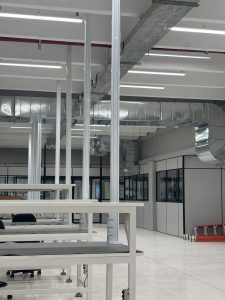

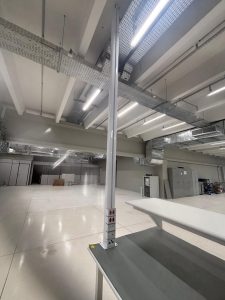

A Valemam forneceu as colunas articuladas EMA para os laboratórios da SIATT, empresa brasileira de alta tecnologia especializada no desenvolvimento de soluções para os setores de defesa e aeroespacial.

Nos laboratórios, a solução foi aplicada para proporcionar organização, flexibilidade e eficiência na infraestrutura dos ambientes laboratoriais, permitindo uma distribuição mais adequada dos pontos de energia, dados e demais conexões técnicas.

Mais um projeto que mostra a capacidade da Valemam de desenvolver soluções técnicas sob medida para ambientes de alta complexidade e exigência tecnológica.

Salas de aula tecnológicas como distribuir energia e dados com segurança com Valemam (1)   Salas de aula tecnológicas como distribuir energia e dados com segurança com Valemam (1)   Salas de aula tecnológicas como distribuir energia e dados com segurança com Valemam (1)

O que muda na segurança quando o ambiente recebe crianças?

Em 2025, o Anuário 2026 da Abracopel registrou 26 mortes por choque elétrico de crianças de 0 a 10 anos, em todos os tipos de ambiente. Somados os adolescentes até 15 anos, foram 56 mortes, com alta de 15% sobre 2024. Segundo o anuário, esses acidentes costumam estar ligados ao uso inadequado ou à má conservação das instalações elétricas.

Dentro da sala de aula, cabo fica em perfil fechado, sem extensão no chão da circulação. Tomada segue o padrão da ABNT NBR 14136, com o pino certo para o aparelho. Manutenção acontece com o perfil aberto pela tampa, sem remendo exposto.

Numa sala que vira laboratório de robótica no contraturno, a coluna EMA muda de lugar entre um uso e outro. Enquanto isso, os alunos continuam longe de fio solto e de benjamim no chão.

Perguntas frequentes

Como planejar energia e dados em uma sala de aula?

Comece pelo uso: onde os alunos sentam, onde fica o projetor, onde o carrinho de notebooks recarrega e onde o ponto de acesso sem fio será instalado. A partir disso, o projeto distribui pontos de energia e de dados em percursos separados, com circuitos dimensionados pela NBR 5410 e cabeamento conforme a NBR 14565. No mesmo projeto entram os módulos de HDMI para o projetor, de USB para recarga e de áudio e vídeo para monitoramento e CFTV, que as soluções Valemam também comportam.

Como separar cabos de energia e de rede na escola?

Os cabos podem seguir pelo mesmo percurso desde que fiquem em compartimentos separados, com divisória interna no perfil. Eletrocalhas e colunas com divisão interna isolam a interferência eletromagnética entre os circuitos. A referência para o cabeamento estruturado é a NBR 14565, e para os circuitos elétricos, a NBR 5410.

Qual a melhor solução para laboratório de informática?

Laboratório de informática precisa de ponto de energia e de rede em todos os postos, com circuitos previstos no projeto elétrico. Canaletas nas paredes atendem bancadas perimetrais, e colunas ou eletrocalhas aéreas levam os pontos até bancadas no centro. A escolha depende do layout e de quantas vezes ele deve mudar.

Como levar tomada ao centro de uma sala ampla?

Uma coluna vertical fixada entre piso e teto leva energia e dados ao centro da sala sem abrir o piso. A coluna articulada EMA se prende por sapatas de pressão reguláveis e pode ser reposicionada quando o layout muda. Outra saída é a eletrocalha aérea, que distribui os pontos a partir do teto.

Quantas escolas brasileiras têm internet?

Segundo a TIC Educação 2025, do Cetic.br, 95% das escolas de ensino fundamental e médio têm acesso à internet. O Censo Escolar 2025, do INEP, registra internet em 94,5% das escolas de educação básica, contra 82,8% em 2021. Nas escolas conectadas, a rede alcança a sala de aula em 88% dos casos.
