Caixa de tomada para piso: como distribuir energia com segurança e flexibilidade

Caixa de tomada para piso é o ponto de acesso que leva energia, voz e dados a áreas afastadas das paredes, embutido no contrapiso ou instalado sob placas de piso elevado. Ela existe para que a mesa, a ilha de atendimento ou o equipamento recebam alimentação onde estão, sem extensão atravessando a circulação. A escolha entre embutido e elevado se faz na fase de projeto.

A tomada de parede tem alcance de dois metros de cabo, e o mobiliário de um escritório aberto se organiza a seis, oito, doze metros dela. Entre esses dois números mora a extensão que cruza a circulação, o cabo que contorna o armário e a régua pendurada sob a mesa de reunião, e cada uma dessas saídas resolve a alimentação criando um problema de circulação, de organização ou de acabamento.

Distribuir pelo piso encurta a distância em vez de administrá-la. O que passa a se decidir em projeto é qual sistema construtivo o edifício comporta, e não onde ainda cabe uma tomada.

Por que levar o ponto para o piso

Com a alimentação vindo de baixo, a parede perde o poder de definir onde a mesa fica. Isso reposiciona uma série de decisões que costumavam ser tomadas pela alvenaria, e o efeito aparece em projeto corporativo, comercial e institucional:

O que muda	Por que importa
Distribuição dos pontos pelo ambiente	o ponto nasce onde será usado, em vez de onde a alvenaria permitiu
Liberdade de layout	a posição da mesa deixa de depender do trajeto de um cabo até a parede
Energia, voz e dados no mesmo percurso	um único sistema de infraestrutura atende as três necessidades
Menos cabo aparente	o que atravessava o piso passa por baixo dele
Acesso próximo ao uso	quem conecta não caminha até a parede para achar a tomada
Integração com a arquitetura	o ponto some no acabamento em vez de disputar espaço com ele
Ambiente que muda	reconfigurar o layout deixa de significar obra de alvenaria

Onde essa lista não vale? Piso de madeira colado sobre laje, contrapiso já executado e forro baixo demais para receber piso elevado eliminam parte das opções antes de qualquer discussão de produto. A conversa começa pelo que o edifício aceita, e só depois passa ao que a peça entrega.

Zigus: como funciona a tampa tripartida

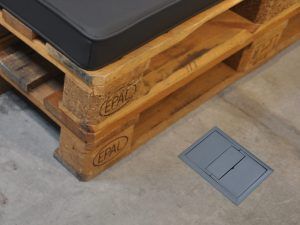

A Caixa de Tomadas Zigus nasceu de uma observação da natureza. O desenho partiu das células dos cactos, e resultou num sistema de tampas tripartidas em alumínio que se encaixam com uniformidade. A solução tem dois registros de patente no INPI.

São três peças complementares:

Aro externo, que faz o encontro com o acabamento do piso.
Tampa interna menor, que fecha a área principal.

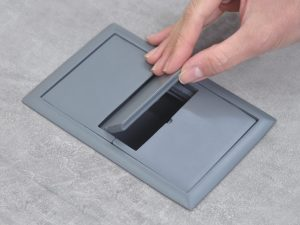

Tampa interna com mini basculante, que abre só a passagem necessária para o cabo.

Pinos laterais e encaixes precisos fazem o trabalho, sem parafuso, solda ou elemento de fixação adicional, o que simplifica montagem, manutenção e ciclo de vida.

Onde está a segurança

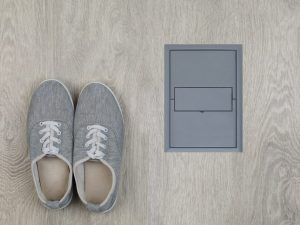

A tampa tripartida evita a abertura permanente para passagem de cabo. Com o ponto fora de uso, a tampa permanece fechada e nivelada ao piso; com o ponto em uso, abre apenas a área que o cabo ocupa.

Em local com circulação de pessoas isso pesa mais, porque um vão aberto no piso é obstáculo e é risco ao mesmo tempo. A própria Valemam posiciona a mínima interferência na superfície como fator de segurança da linha.

Onde está o design

Desenhada tendo a proporção áurea como referência, a composição da tampa ganha o que dá à peça uma presença visual pequena. Ela se adapta a diferentes acabamentos de piso, e o objetivo declarado é que o ponto elétrico não vire interferência na arquitetura.

Uma solução, três aplicações

A Zigus tem aplicação em piso embutido, piso elevado e piso semiembutido, cada uma com biblioteca DWG própria para o projetista, e é essa cobertura que a separa de uma caixa de piso comum.

Um mesmo desenho de superfície passa a atender três sistemas construtivos diferentes. O acabamento visto pelo usuário não muda quando o método de obra muda.

Piso elevado: infraestrutura que continua acessível

Piso elevado cria um espaço técnico sob as placas, por onde toda a infraestrutura passa e onde ela continua alcançável depois que a obra termina.

Serve a escritório, ambiente corporativo e qualquer espaço que precise mexer no layout sem transformar a mudança em obra. A Zigus se aplica a esse sistema, mantendo o acabamento e o mecanismo tripartido da linha.

Duas peças da Valemam completam o sistema de piso elevado, além dela:

Caixa para Piso Elevado: fixada à placa por suporte com regulagem de altura, com conectores laterais para entrada de eletrodutos, quatro pontos de energia e quatro pontos RJ, e tampas de alumínio fundido.
Suporte Metálico para Piso Elevado: alternativa mais leve e econômica à caixa tradicional, com os mesmos quatro pontos elétricos e quatro RJ, e opção de tampa de alumínio fundido ou passa-cabos em nylon.

Compõem ainda a linha a caixa metálica com regulagem de altura, passa-cabos e caixas de nylon quadrada e redonda. A variedade não existe por catálogo: ela permite ajustar o ponto de conexão às características técnicas, estéticas e orçamentárias de cada projeto.

Piso embutido: infraestrutura integrada ao contrapiso

Na segunda situação a infraestrutura entra no contrapiso, durante a obra ou a reforma.

O Duto de Piso Embutido distribui fios e cabos de circuitos elétricos, telefonia e dados. Ele conjuga vias diferentes, o que permite levar energia, voz e dados pela mesma linha de infraestrutura mantendo os circuitos organizados e separados.

Cabe à modularidade definir onde ficam os pontos e permitir a previsão de configuração futura, com modulações distanciadas conforme a necessidade do projeto. O catálogo da linha embutida traz configurações com dutos lisos simples e duplos.

Duto e Zigus não competem, eles se somam

Vale fixar esta distinção, porque ela costuma confundir na especificação:

“O duto distribui a infraestrutura, e a Zigus é a interface de acesso na superfície.”

A Caixa de Piso Zigus consta entre os acessórios integráveis ao Duto de Piso Embutido, e é por ela que a energia e as conexões chegam à superfície. Junto deles trabalham tampão indicador, curva vertical de 90 graus, luva de pressão, junção niveladora, conector com saída para eletroduto, duto de interligação, tampão de isopor, desnível e caixa de passagem.

Existe, portanto, um ecossistema inteiro para estruturar a distribuição pelo piso.

Piso elevado ou piso embutido: qual escolher?

Nenhum dos dois é superior ao outro em abstrato, porque eles respondem a perguntas construtivas diferentes.

	Piso elevado	Piso embutido
Onde a infraestrutura fica	em espaço técnico sob as placas	integrada ao contrapiso
Acesso depois da obra	as placas se removem, e o percurso continua alcançável	o acesso se dá pelos pontos previstos em projeto
Mudança de layout	absorve reconfiguração com facilidade	absorve o que a modulação previu
Quando compensa	ambiente sujeito a mudança frequente, e onde a altura do piso permite	quando a infraestrutura pode ser prevista durante a obra
Peças da linha	Zigus, caixa e suporte para piso elevado	Zigus, duto de piso embutido e acessórios

Essa decisão pertence à fase de projeto, e considera arquitetura, quantidade de pontos, acabamento, manutenção e evolução futura do ambiente. Decidir depois do contrapiso pronto reduz as opções a uma.

Como especificar uma caixa de tomada para piso

A especificação se fecha com o projeto arquitetônico ao lado do elétrico, e nove informações bastam para chegar ao produto certo.

O que definir	O que essa definição decide
Sistema construtivo	piso elevado ou infraestrutura embutida, o que exclui metade das opções
Quantidade de pontos de energia	quantos acessos o ambiente precisa, e de que capacidade
Presença de voz e dados	se o percurso precisa de septo divisor
Revestimento do piso	o acabamento do aro e a compatibilidade da peça
Intensidade de circulação	se a tampa fechada com o ponto livre é requisito ou preferência
Chance de o layout mudar	se a infraestrutura precisa continuar acessível
Necessidade de manutenção	onde ficam os acessos de inspeção
Interferência visual aceitável	o tamanho e o desenho do aro
Distância do mobiliário às paredes	se o piso resolve sozinho ou divide com a parede

De todas elas, a quinta costuma decidir a compra sozinha. Em circulação intensa, tampa que permanece fechada com o ponto livre sai da categoria de acabamento e entra na de segurança.

Perguntas frequentes

O que é uma caixa de tomada para piso?

Caixa de tomada para piso é o ponto de acesso que disponibiliza energia, voz e dados na superfície do piso, alimentado por infraestrutura que corre sob ele. Existe em versão para contrapiso embutido e para piso elevado, e permite atender mobiliário e equipamentos afastados das paredes sem cabo aparente na circulação.

Qual a diferença entre caixa para piso elevado e para piso embutido?

No piso elevado a infraestrutura corre em espaço técnico sob as placas e continua acessível depois da obra, o que facilita alteração de layout. No piso embutido ela é integrada ao contrapiso durante a obra, com os pontos definidos pela modulação prevista em projeto. A escolha depende do sistema construtivo e não da preferência.

A caixa de piso é segura em área de circulação?

Depende do mecanismo da tampa. Modelos que exigem abertura permanente para passagem de cabo deixam um vão exposto no piso. A Caixa de Tomadas Zigus usa tampa tripartida, que mantém o ponto fechado e nivelado quando não está em uso e abre apenas a área ocupada pelo cabo.

Quantos pontos cabem em uma caixa de piso?

Na linha Valemam para piso elevado, tanto a caixa quanto o suporte metálico comportam quatro pontos de energia e quatro pontos RJ. A quantidade total do ambiente sai do projeto elétrico. O que a caixa define é quantos pontos convivem em cada acesso.

Quando decidir entre piso elevado e embutido?

Na fase de projeto, com o arquitetônico e o elétrico sobre a mesa. Depois do contrapiso executado a opção pelo embutido deixa de existir sem quebra, e a decisão passa a ser tomada pela obra em vez de pelo projeto.

Leia também:

Sobre a Valemam

Fabricante brasileira de capital 100% nacional desde 1994, a Valemam desenvolve sistemas de condução e distribuição de fios e cabos de energia, voz, dados e imagem. Foi a primeira a desenvolver canaletas com tampas articuladas no Brasil e no mundo, e mantém certificação ISO 9001, CRCC Petrobras e associação ao GBC Brasil.

Para distribuição pelo piso, a linha reúne a Caixa de Tomadas Zigus, a Caixa e Suporte para Piso Elevado e o Duto de Piso Embutido.

Fale com o time técnico da Valemam para apoio na especificação do sistema mais adequado ao seu projeto.

Revisado por Leandro Cardoso Vasconcelos
