Como integrar energia, iluminação, áudio, vídeo e dados em um único sistema?
Um museu inaugura nova exposição num sábado. No domingo, o curador percebe que a iluminação de uma das obras precisa de mais dois pontos. Na quarta-feira, a equipe de educativo decide instalar uma tela de exibição em uma sala lateral.
No mês seguinte, o setor de segurança quer adicionar mais duas câmeras em uma rota de circulação. Cada uma dessas demandas, isoladamente, é simples. Mas todas elas precisam compartilhar a mesma infraestrutura física que já passa pelo forro. E é aí que o projeto, se tiver sido pensado de forma fragmentada, começa a desmoronar.
O problema é real e é de planejamento. Espaços contemporâneos (corporativos, culturais, comerciais, hoteleiros) deixaram de operar com sistemas elétricos isolados há pelo menos uma década.
Hoje convivem, na mesma malha física, distribuição de energia, cabeamento estruturado de dados, áudio, vídeo, monitoramento por câmeras, sinalização digital, iluminação técnica e cenográfica, automação predial e dispositivos conectados em IoT. Uma instalação separada gera uma sobreposição de infraestruturas que ninguém consegue manter no longo prazo.
A pergunta que abre este artigo é, na verdade, a pergunta certa. E ela tem desdobramentos práticos concretos.
A complexidade dos ambientes contemporâneos cresceu sem que o método de projeto acompanhasse
A maior parte dos manuais de instalação elétrica em circulação no Brasil ainda parte do pressuposto de que existe um sistema de energia, um sistema de dados, e ponto. Essa premissa servia para o ambiente de escritório dos anos 90. Nesta década, não serve mais.
Hoje, qualquer projeto minimamente sério precisa coordenar simultaneamente:
- Distribuição de energia em diferentes amperagens, separadas por uso crítico e não crítico
- Cabeamento estruturado Cat6, Cat6A ou superior, conforme norma NBR 14565
- Sistemas de áudio profissional com redes Dante, AVB ou similares para auditórios, salas de reunião e espaços expositivos
- Sinais de vídeo SDI, HDMI ou redes IP para projeção, sinalização digital e captura
- Câmeras de monitoramento com cabeamento PoE e backup energético
- Iluminação técnica e cenográfica com controle DMX, DALI ou protocolos proprietários de cena
- Automação predial integrando climatização, persianas, controle de acesso e gestão de energia
Todos esses sistemas têm requisitos específicos de cabo, raio de curvatura, blindagem e separação física. E todos precisam coexistir no mesmo prédio, idealmente sem competir por espaço de forro nem por percurso de shaft.
O que acontece quando cada sistema é projetado de forma isolada
A fragmentação compromete três frentes ao mesmo tempo: a operação, o orçamento e a conformidade regulatória. Quando equipes diferentes projetam camadas diferentes da infraestrutura sem coordenação real:
| Sintoma da fragmentação | Consequência prática |
| Forros com múltiplas estruturas suspensas paralelas | Aumento de carga estrutural, complicação no acesso de manutenção, interferência visual na arquitetura |
| Shafts disputados entre disciplinas | Conflito de instalação em obra, retrabalho na hora de passar cabo, decisão tomada às pressas pelo eletricista de plantão |
| Cabeamento de dados próximo a cabos de força sem blindagem adequada | Interferência eletromagnética, queda de desempenho de rede, eventual descumprimento da NBR 14565 |
| Manutenção exige conhecimento de múltiplos sistemas independentes | Necessidade de equipes especializadas distintas para cada intervenção, custo operacional ampliado |
| Expansão futura demanda quebra de forro ou parede | Obra civil em ambiente já em uso, perda de operação por dias |
| Documentação de projeto dispersa em múltiplos cadernos | Dificuldade na hora de localizar pontos, identificar circuitos e fazer diagnóstico de falha |
O somatório das falhas técnicas vira o que o setor chama informalmente de “obra de retrofit eterna”: a infraestrutura nunca está realmente pronta, sempre está em correção, sempre demanda mais um ajuste.
Isso acontece bastante em edifícios que receberam intervenções sucessivas ao longo dos anos, cada uma resolvendo um problema pontual sem revisar o todo.
O conceito de infraestrutura integrada (e o que ele realmente significa)
Vale esclarecer o que significa integrar aqui: o áudio continua sendo áudio, a rede continua sendo rede, a energia continua sendo energia… O sistema preserva sua operação independente. A mudança acontece na estrutura física que os comporta; em vez da disciplina ter percurso, fixação e caminho próprios pelo forro, todas compartilham uma malha modular comum, com compartimentos internos que respeitam as exigências normativas de separação.
Na obra, uma única estrutura aérea passa a atender várias camadas do projeto ao mesmo tempo. Na operação, o ganho aparece depois: quando algo precisa ser alterado, expandido ou substituído, o caminho está visível, acessível e mapeado, sem arqueologia de forro para descobrir por onde passa o quê.

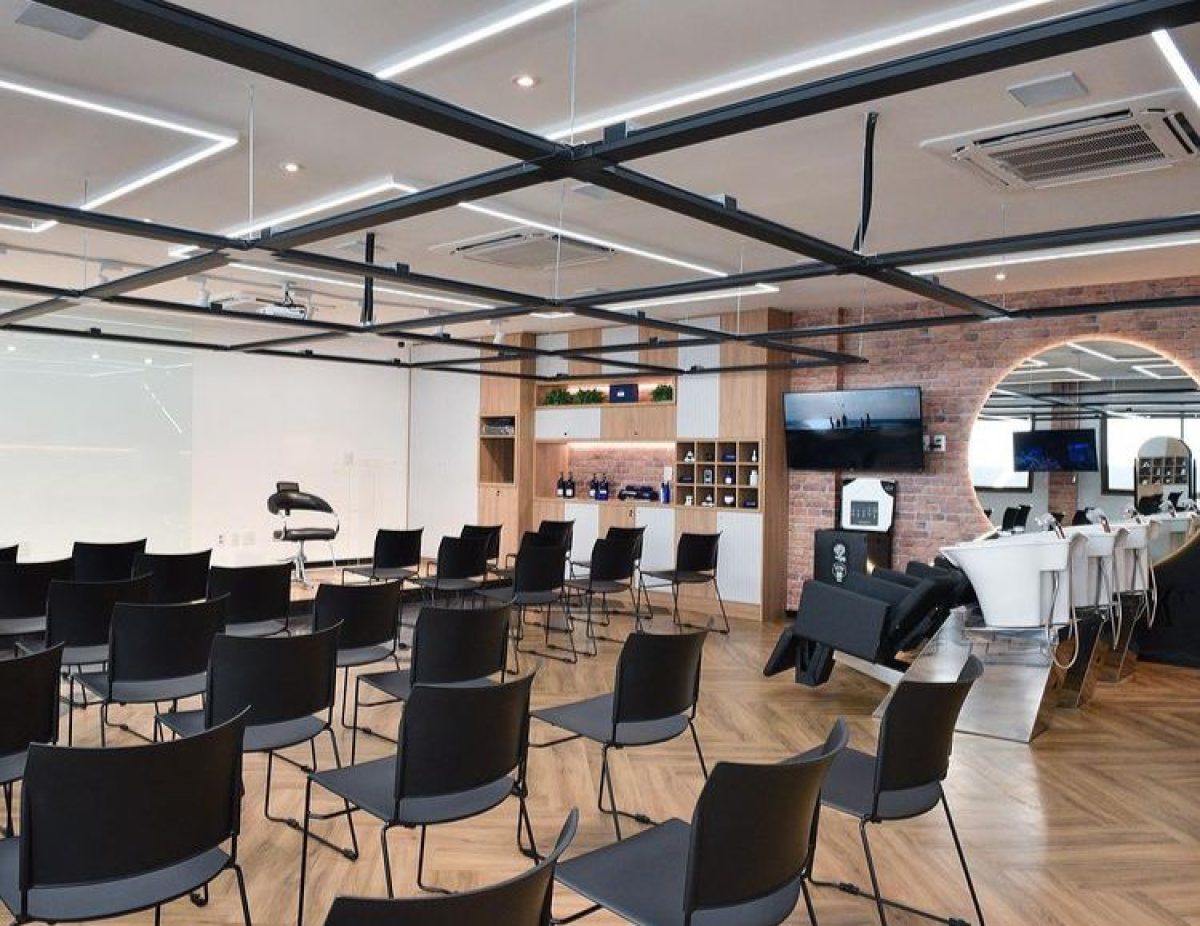

A Eletrocalha Modular APIS materializa essa tecnologia.Inspirada na estrutura celular das colmeias de abelhas, ela funciona como uma malha modular suspensa que pode receber simultaneamente cabos de energia, dados, áudio e vídeo em compartimentos separados, com sistema de engate rápido horizontal e vertical sem parafusos.
A estrutura cobre grandes vãos livres sem comprometer o forro arquitetônico, e a divisória interna mantém a separação física entre disciplinas conforme as exigências normativas.
Em vez de uma eletrocalha tradicional, uma calha de dados separada e uma estrutura adicional para iluminação cenográfica, o ambiente passa a contar com uma única malha integrada que organiza todas essas camadas com identidade visual coerente.
Onde uma infraestrutura integrada faz diferença real
Toda tipologia de espaço pressiona a infraestrutura de uma forma diferente. A integração resolve problemas específicos em cada categoria.
1. Museus e espaços expositivos
Curadoria muda, exposições temporárias entram e saem… Uma nova mostra exige iluminação reposicionada, áudio configurado para a narrativa específica, projetores instalados em pontos imprevistos, câmeras adicionadas em áreas sensíveis.
Quando a infraestrutura é fragmentada, cada troca de exposição vira um pequeno canteiro de obras. Já se é integrada, a equipe técnica do museu reposiciona pontos sem chamar prestador externo, sem fechar a sala por dias e sem comprometer obras vizinhas.
A APIS, por exemplo, permite acomodar trilhos de iluminação técnica, distribuição de energia para vitrines, cabeamento de áudio para guias e rede de dados para sinalização digital em uma única malha aérea.
2. Centros culturais e teatros
Espaços que alternam entre exposições, palestras, shows e eventos corporativos precisam de uma camada técnica capaz de absorver configurações completamente diferentes em curtos intervalos.
A infraestrutura integrada permite que o mesmo auditório vire palco musical na sexta, sala de palestra no sábado e set de gravação no domingo, sem nova montagem elétrica completa entre cada formato.
3. Retrofits em edifícios históricos
Aqui a integração é viabilidade, pois edifícios patrimoniados, igrejas, casarões e prédios tombados não admitem intervenções estruturais agressivas. A infraestrutura precisa ser superficial, reversível e capaz de comportar múltiplos sistemas sem perfurar paredes nem rebaixar forros.
A Eletrocalha Modular APIS, por ser suspensa e modular, atende esse perfil com naturalidade: instala, comporta vários sistemas, sai sem deixar marcas se o uso do espaço mudar. Edifícios como o Copan e o Banco Sul-Americano da Av. Paulista são exemplos de projetos onde soluções dessa natureza preservaram a arquitetura original enquanto modernizavam a operação técnica.
4. Ambientes corporativos contemporâneos
Salas de reunião que viram auditório, áreas colaborativas que viram refeitório, andares que mudam de layout a cada nova rodada de contratação.
O escritório híbrido exige uma infraestrutura que acompanhe o ritmo de mudança da empresa. Integração aérea com sistema modular, somada a Canaletas Articuladas FROG na descida para as estações, Colunas Articuladas EMA em áreas centrais e Caixa de Tomada Zigus em salas de reunião, cria um sistema completo onde cada elemento conversa com os demais.
5. Hubs de tecnologia e Data Centers distribuídos
Edifícios corporativos que abrigam servidores em andares específicos, escritórios com salas de TI integradas ou centros de operação demandam infraestrutura redundante, monitorada e capaz de comportar densidade alta de cabeamento.
A modularidade da APIS permite ampliação progressiva sem refazer toda a malha.
Por que a flexibilidade é o critério mais importante em projetos de longa duração?
Segundo a NBR 15575, norma de desempenho das edificações, a estrutura de um edifício deve ser projetada para uma vida útil mínima de 50 anos. O ciclo de vida da tecnologia que ele abriga gira em torno de 5 a 10 anos. Isso significa que, ao longo da vida do prédio, a infraestrutura tecnológica vai ser substituída entre cinco e dez vezes. Projeto integrado é o que viabiliza esse ciclo sem traumas.
Se o sistema permite que novas camadas sejam adicionadas (rede 10G substituindo Cat6A, áudio sobre IP substituindo cabeamento balanceado, câmeras 4K substituindo HD), o prédio acompanha a evolução sem precisar refazer toda a infraestrutura física.
“A modularidade é o que separa edifícios que envelhecem bem dos que viram passivo operacional aos quinze anos de uso.”
Tal flexibilidade vale para o sentido oposto também, quando uma sala de reunião precisa virar lounge, se um andar inteiro muda de função e se um edifício é vendido para outro tipo de uso, a infraestrutura modular permite reconfiguração sem demolição.
Algo particularmente relevante em projetos que envolvem investidores institucionais, que precisam comprovar capacidade de adaptação como parte do valor patrimonial do imóvel.
Leia também:
Valemam: soluções que conectam sistemas, pessoas e ambientes
Há mais de três décadas, a Valemam desenvolve soluções de infraestrutura modular observando como diferentes tipologias de espaço lidam com a convergência tecnológica. De museus a corporativos, de centros culturais a retrofits em edifícios históricos, o portfólio foi moldado pela escuta direta de arquitetos, engenheiros, museólogos e gestores de facilities que enfrentam diariamente o desafio de integrar sistemas sem comprometer arquitetura nem funcionalidade. A Eletrocalha Modular APIS, somada às linhas FROG, EMA, Zigus, FROG Quadra e TUCA, compõe um sistema capaz de responder à complexidade dos ambientes contemporâneos sem fragmentar a infraestrutura em soluções isoladas.
Se o seu projeto demanda integração de múltiplos sistemas com flexibilidade para acompanhar a evolução do espaço, conheça as soluções Valemam e descubra como estruturar uma infraestrutura que conversa com a arquitetura em vez de competir com ela.
